Interfaces Homme Machine

Outils professionnels de visualisation

SmartPanels

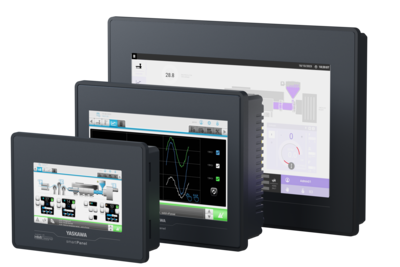

Les smartPanels sont conçus de façon optimale pour les applications de taille moyenne. Ils se distinguent par une facilité d’utilisation et une connectivité élevées. Équipé de Movicon 11 Standard, l’utilisateur n’a pratiquement aucune restriction en matière d’étiquettes, d’écrans, de recettes, d’alarmes, etc.

Caractéristiques

  • Taille d'écran : 4,3”, 7”, 10”
  • 65k couleurs
  • Processeur : ARM Cortex-A8 1000 MHz
  • Interfaces : USB-A, Ethernet, RS232/422/485
  • Mémoire : 512MB RAM, 4GB Flash (2 GB mémoire de chargement)

Logiciel de visualisation Movicon

  • Graphiques vectoriels
  • Bibliothèque complète de symboles
  • Le soutien de la VBA
  • Vaste bibliothèque de pilotes d'E/S (possibilité d'importer des variables depuis l'automate)
  • Gestion puissante des alarmes et des recettes
  • Acquisition et traitement des données
  • Courbes de tendance et archivage des données de processeur sous forme de données historiques
  • Vaste bibliothèque de conducteurs
  • Évolution du projet Movicon, de l'IHM à la plateforme Scada
  • Support multilingue
  • Gestion des utilisateurs
  • Gestion à distance pour la télémaintenance
  • Accès à distance via un client VNC standard
  • Réseau Ethernet TCP/IP intégré
  • Logique intégrée de la LTA (STEP5/STEP7)
  • Soutien de l'API par un tiers
En savoir plus

Panels professionnels

Les Touch Panel VIPA sont très polyvalents et peuvent être mis en place aux pieds des machines, dans l’usine, le process ou dans les bâtiments. Son boitier en aluminium moulé lui confère une très grande robustesse. Sa face avant avec un indice de protection IP65 lui permet de résister aux environnements les plus difficiles.

La gamme avec écran TFT de 6,5" à 12". La conception compacte permet de l’installer dans les espaces les plus réduits soit en position verticale ou horizontale.

Caractéristiques

  • Taille d’écran : De 6,5” à 12”
  • Type d’écran : TFT couleur
  • Processeur : XScale 800 MHz
  • Interfaces : RS232, RS485, RS422, MPI, PROFIBUS-DP esclave, Ethernet RJ45, USB-A, USB-B (varie d’une référence à l’autre)
  • Mémoire : déjà intégrée et extensible avec cartes SD, MMC et CF
  • Livré avec VIPA PLCTOOL (permet le chargement d’un projet Step7 dans l’automate, la lecture du tampon de diagnostic et le redémarrage ou l’arrêt de l’automate sans console de programmation)
  • Livré avec le système d’exploitation Windows Embedded CE 6.0 Professionnel et le logiciel de développement graphique Movicon

Logiciel de visualisation Movicon

  • Editeur graphique avec une librairie complète d’objets et de caractères
  • Drivers de communication (importation des variables de l’automate)
  • Gestion des alarmes performante
  • Application en plusieurs langues
  • Acquisition des données et forçage des valeurs
  • Archivage des données et représentation graphique en courbes de tendance
  • Projet et application pouvant communiquer ou évoluer vers le logiciel de supervision Movicon
  • Environnement multilingue
  • Gestion des utilisateurs avancée
  • Accès distant au projet et télémaintenance
  • Accès distant au travers d’un client VNC
  • Mise en réseau Ethernet TCP/IP
  • Langage logique AWL intégré (Step5/Step7)
  • S’interface avec presque tous les automates du marché
En savoir plus

Panels PC

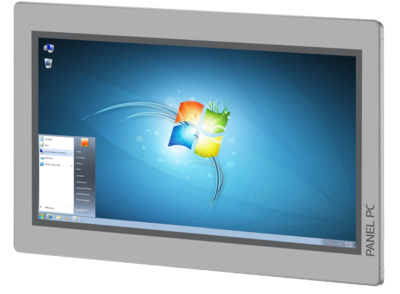

Les Panel PC VIPA s’adaptent à toutes les applications industrielles. Les technologies dignes d’un PC industriel intégrées dans un Panel PC tout en un en font le produit idéal pour mettre en place des applications performantes dans des emplacements réduits : tout dernier processeur Intel Atom, capacité mémoire largement dimensionnée, résolution de type Full HD en 21,5”. Comme tous les IHM VIPA, ils sont équipés de tous les ports de communication nécessaire pour les relier à tous les périphériques. Leur qualité de finition ainsi que leur boitier métallique donnent un aspect de qualité en face avant de la machine ou de l’application. Pour réaliser l’application, nous proposons notre logiciel Movicon mais vous êtes libre d’installer votre propre application ou logiciel.

Caractéristiques

  • Taille d’écran : 10,1“ de large (16:10), 15,6“ de large (16:9) et 21,5“ de large (16:9)
  • Résolution : 1280x800 (10,1"), 1366x768 (15,6“) et 1920x1080 (21,5“)
  • Type d’affichage : PCAP, Multitouch
  • Boîtier : métallique
  • Processeur : Intel Atom D2550 dualcore@1,86 GHz
  • Interfaces : 2x Ethernet (10/100/1000), 4x USB 2.0, 2xsérie (RS232,RS422/RS485), sortie Audio
  • Mémoire de travail : 2GB
  • Mémoire système d'exploitation et de chargement : 16GB avec WES7, 2GB avec WEC7
  • Emplacement carte mémoire : CFast
  • Systèmes d’exploitation : Windows Embedded Compact 7 ou Windows Embedded Standard 7
  • Logiciel : Movicon 11 CE Standard préinstallé

Logiciel de Visualisation Movicon

  • Vector graphics editor with powerful and clear symbol library
  • Comprehensive I/O driver library (variables import from the PLC possible)
  • Efficient alarm management
  • Multi-lingual language support
  • Disturbance and operating data acquisition
  • Archiving process data with trend curves
  • Comprehensive driver library
  • Project scalability of Movicon basic systems to Movicon SCADA platform
  • Secure and comprehensive user management
  • Remote management for project planning and remote maintenance
  • Remote access via standard VCN client possible
  • Integrated Ethernet TCP/IP networking
  • Integrated IL logic (STEP5/STEP7)
  • Also deployable, of course, in combination with many controllers of other producers
En savoir plus

Afficheurs de texte

Les afficheurs lignes sont utilisés dans les applications d’affichage et de monitoring dans les machines, le process et les bâtiments.

TD 03 – Afficheur Texte

L’afficheur de texte TD 03 affiche sur son écran LCD rétro éclairé les messages au format texte prédéfinis. Des entrées sorties ou des paramètres de l’application peuvent être saisis ou modifiés avec les touches à membranes disposées en face avant. Le paramétrage des messages texte est réalisé avec le logiciel VIPA TD-Wizard. Il peut être utilisé en liaison avec les automates VIPA CPU 11x, 21x, 31x, 51x et les S7-300/400 CPU de Siemens.

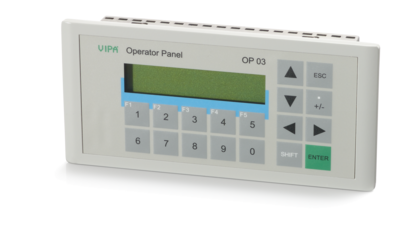

OP 03 – Panel Opérateur

Le Panel Opérateur OP 03 convient tout particulièrement dans les applications d’affichage et de monitoring en liaison avec les automates VIPA 11x, 21x, 31x, 51x et Siemens S7-300/400. 7 Panel Opérateurs peuvent être connectés à une CPU et 2 CPU peuvent être connectées à un Panel opérateur avec l’interface MPI intégrée. 256 kOctet de mémoire permettent de stocker les messages et les données. Les projets sont réalisés sur un PC à l’aide du logiciel VIPA OP-Manager.

CC 03 – Commander Compact

Un automate programmable est intégré dans le Commander Compact CC 03. En plus des 256kOctet disponible pour l’afficheur, 16/24/32KOctet de mémoire pour les données de l’automate et 24/32/40KOctet de mémoire de chargement sont intégrés. 16 entrées et sorties TOR sont également intégrées. Le CC 03 peut recevoir jusqu’à 4 modules d’entrées sorties supplémentaires de la gamme 100V ou 200V (Pour un total de 160 entrées sorties TOR ou 32 entrées sorties analogiques).

Caractéristiques

  • Affichage LCD rétro éclairé
  • Touches de fonctions à membrane paramétrables
  • Interface MPI
  • Application multilingue
  • Mise en place simplifiée
  • LED d’états en face avant (CC 03)
  • Conception compacte
En savoir plus
